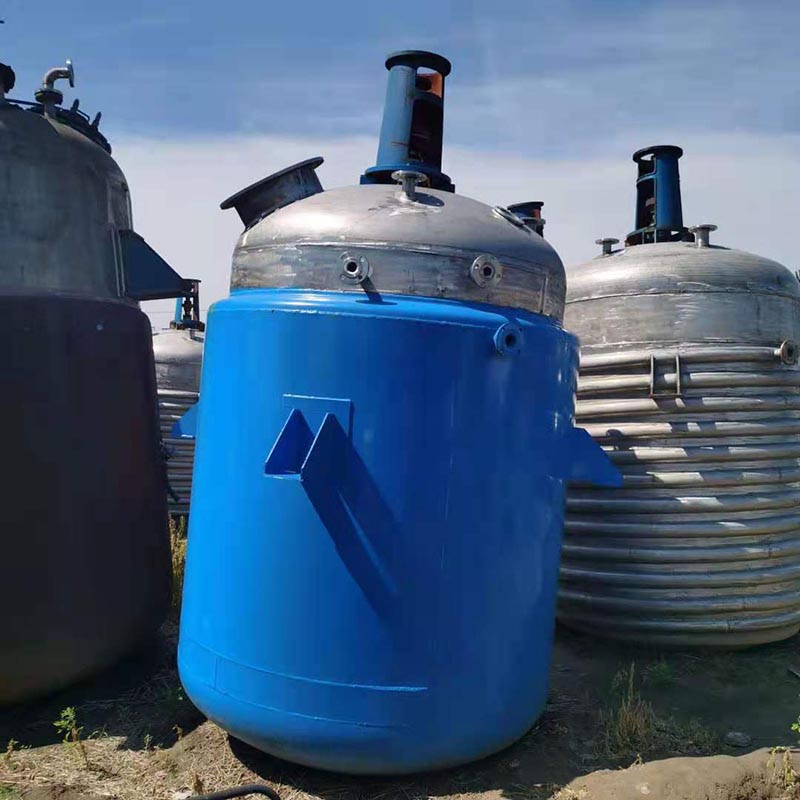

सर्पिल आधा-पाइप जैकेट रिएक्टर

वूशी होंगडिंगहुआ केमिकल इक्विपमेंट कं, लिमिटेड। ग्राहकों के लिए विभिन्न प्रकार के रिएक्टरों का डिज़ाइन और उत्पादन करता है। एक प्रकार का रिएक्टर काफी अलग होता है, जो पारंपरिक जैकेट प्रकार के रिएक्टरों से अलग होता है और इसमें ऐसे फायदे होते हैं जो जैकेट प्रकार के रिएक्टरों में नहीं होते हैं। इसका उपयोग हीटिंग, वाष्पीकरण, शीतलन और कम या उच्च गति मिश्रण कार्यों को प्राप्त करने के लिए किया जा सकता है। इस प्रकार का रिएक्टर एक बाहरी आधा-पाइप रिएक्टर है।

बाहरी आधे-पाइप रिएक्टर की विशेषताएं और अनुप्रयोग:

बाहरी आधा-पाइप रिएक्टर, जिसे बाहरी कुंडल ट्यूब रिएक्टर के रूप में भी जाना जाता है, अक्सर रिएक्टर पर बहुत अधिक आंतरिक संरचनाओं या बहुत अधिक खुलेपन वाले रिएक्टरों के लिए उपयोग किया जाता है।

बाहरी आधे ट्यूब रिएक्टर का ताप स्रोत रिएक्टर शेल की बाहरी दीवार और आधे ट्यूब के बीच बहने वाली भाप, गर्म पानी या थर्मल तेल है। पारंपरिक जैकेट स्वरूप को बदलना।

जैकेट रिएक्टर की तरह बाहरी आधे ट्यूब रिएक्टर का उपयोग पेट्रोलियम, रसायन, रबर, कीटनाशकों, रंगों, फार्मास्यूटिकल्स, भोजन और अन्य प्रक्रियाओं जैसे वल्कनीकरण, नाइट्रीकरण, हाइड्रोजनीकरण, अल्केलेशन, पोलीमराइजेशन और पॉलीकॉन्डेंसेशन में भी किया जा सकता है।

बाहरी आधे-पाइप रिएक्टर का विवरण

सर्पिल आधा-पाइप रिएक्टर का सर्पिल बाहरी पाइप आधा पाइप डिजाइन को अपनाता है, जो रिएक्टर बॉडी की दीवार की मोटाई को कम कर सकता है और रिएक्टर की दबाव वहन क्षमता में सुधार कर सकता है।

बाहरी आधे-पाइप रिएक्टर का अर्धवृत्ताकार ट्यूब जैकेट आंतरिक सिलेंडर को दबाव की स्थिति में विभाजित करता है जो अर्धवृत्ताकार ट्यूब के अंदर स्थानीय बाहरी दबाव और सिलेंडर के अंदर दबाव के अधीन होता है। बाहरी आधा ट्यूब जैकेट आंतरिक सिलेंडर की अस्थिरता को भी रोक सकता है। रिएक्टर के समग्र परिप्रेक्ष्य से, प्रत्येक बाहरी सर्पिल ट्यूब जैकेट रिएक्टर सिलेंडर के लिए एक मजबूत रिंग के रूप में कार्य करता है, जो जैकेट बॉडी की जगह लेता है जिसके कारण आंतरिक सिलेंडर समग्र बाहरी दबाव के अधीन होता है। बाहरी सर्पिल ट्यूब जैकेट में 0.6 और 2.5 एमपीए के बीच एक मजबूत दबाव प्रतिरोध क्षमता होती है, जो गैर गर्मी संवेदनशील सामग्री प्रतिक्रियाओं के दौरान गर्मी हस्तांतरण माध्यम की गुणवत्ता में काफी सुधार कर सकती है।

उदाहरण के तौर पर भाप हीटिंग को लेते हुए, अर्ध-पाइप जैकेट रिएक्टर एक अर्धवृत्ताकार ट्यूब का उपयोग करता है। भाप के दबाव में कमी को अक्सर 0.4MPa पर नियंत्रित किया जाता है। बाहरी सर्पिल ट्यूब जैकेट रिएक्टर का उपयोग करते समय, दबाव में और कमी की आवश्यकता के बिना, भाप का दबाव 0.7 और 1.3 एमपीए के बीच हो सकता है। बाहरी सर्पिल ट्यूब जैकेट द्वारा आंतरिक सिलेंडर की तनाव स्थिति में महत्वपूर्ण सुधार के कारण, आंतरिक सिलेंडर की दीवार की मोटाई अपेक्षाकृत कम हो जाती है। बाहरी कुंडल ट्यूब जैकेट की वेल्डिंग प्रक्रिया में अंतराल के कारण, जब आवश्यक गर्मी हस्तांतरण समान होता है, तो आधे-पाइप जैकेट रिएक्टर का गर्मी हस्तांतरण क्षेत्र तदनुसार छोटा होता है।

बाहरी आधे-पाइप रिएक्टर में उच्च ताप दक्षता, तेज़ सामग्री शीतलन गति और कम ग्राहक उत्पादन लागत के फायदे हैं। यह बहुत स्थिर है और ऑपरेशन के दौरान इसमें कम शोर होता है। पूरे उपकरण को साफ करना आसान है और इसे लगातार इस्तेमाल किया जा सकता है। हाफ-पाइप जैकेट रिएक्टर कच्चे माल को फैलाता और हिलाता है, जिसमें अच्छा सीलिंग प्रभाव होता है और कोई रिसाव नहीं होता है। अंतर्निर्मित डिस्चार्ज बिना किसी अवशेष के पूर्ण डिस्चार्ज सुनिश्चित करता है।

हाफ-पाइप जैकेट रिएक्टर गर्मी हस्तांतरण दक्षता के लिए अधिक अनुकूल है, क्योंकि यह गर्मी स्रोत कक्ष के रूप में काम कर सकता है - संरचना रिएक्टर में वायु तापीय प्रतिरोध को कम करना सुनिश्चित करती है; इसके अलावा यह ऊर्जा खपत को बचाने के लक्ष्य को प्राप्त करने में मदद कर सकता है, जैकेट की मात्रा और आधे पाइप की मात्रा का अनुपात 8: 1 है। जो निवेश और उत्पादन लागत को कम कर सकता है।

यह न केवल गर्मी हस्तांतरण गुणांक में सुधार कर सकता है, बल्कि थर्मल प्रतिरोध को भी कम कर सकता है और शीतलन प्रक्रियाओं के लिए उपयुक्त है। यह सर्पिल आधे-पाइप में माध्यम की प्रवाह दर को भी बढ़ा सकता है, और उच्च गति वाला बहने वाला माध्यम आधे-पाइप जैकेट की आंतरिक सतह पर स्केलिंग को प्रभावी ढंग से रोक सकता है। साथ ही, यह उपकरण रिएक्टर बॉडी के समग्र व्यास को भी कम कर सकता है और जगह बचा सकता है।

इसलिए, बाहरी आधे-पाइप जैकेट रिएक्टर के निम्नलिखित फायदे हैं:

1. रिएक्टर बॉडी की दीवार की मोटाई कम करें और इसकी भार क्षमता में सुधार करें (रिएक्टर बॉडी और निचले सिर की दीवार की मोटाई पारंपरिक जैकेट रिएक्टर की तुलना में 37.5% और 50% पतली है);

2. यह गर्मी हस्तांतरण दक्षता में सुधार के लिए फायदेमंद है (यह न केवल गर्मी हस्तांतरण गुणांक को बढ़ा सकता है बल्कि थर्मल प्रतिरोध को भी कम कर सकता है);

3. ऊर्जा की खपत बचाएं (जैकेट की मात्रा और आधे-पाइप की मात्रा का अनुपात 8 है, जिससे थर्मल प्रतिरोध कम हो जाता है);

4. तेज़ शीतलन दक्षता (ग्राहक लागत कम करना);

5. रिएक्टर बॉडी के समग्र व्यास को कम करना वर्कशॉप लेआउट के लिए फायदेमंद है।

हाफ-पाइप जैकेट रिएक्टर के निर्माण के लिए विभिन्न प्रकार की धातुओं जैसे स्टेनलेस स्टील, कार्बन स्टील, टाइटेनियम स्टील आदि का उपयोग किया जा सकता है।

हाफ-पाइप जैकेट रिएक्टर में निम्नलिखित संरचनाएँ होती हैं:

1.सर्पिल आधा पाइप

2.रिएक्टर बॉडी

3.सिर

4.स्टिरर (विभिन्न प्रकार के मिश्रण या संयोजन)

5.ड्राइविंग डिवाइस (मोटर, रेड्यूसर, चुंबकीय सरगर्मी)

6. शाफ्ट सीलिंग डिवाइस (पैकिंग सील, सिंगल एंड मशीन सील, डबल एंड मशीन सील, चुंबकीय सील, आदि)

7.समर्थन (वाहक या कान की सीट को सहारा देना)

जब वूशी होंगडिंगहुआ केमिकल इक्विपमेंट कंपनी लिमिटेड ग्राहकों के लिए अर्ध-पाइप जैकेट रिएक्टर डिजाइन कर रही है, तो कृपया कृपया एचडीएच निम्नलिखित डेटा और पैरामीटर प्रदान करें।

1. वॉल्यूम: ______L

2. हाफ-पाइप जैकेट: हीट एक्सचेंज क्षेत्र ______ã¡

ऊष्मा स्रोत: A भाप तापन B गर्म पानी C ऊष्मा स्थानांतरण तेल तापन

3. कार्य दबाव: जैकेट दबाव ______MPa, आंतरिक सिलेंडर दबाव _______MPa

4. कार्य तापमान: जैकेट ______â आंतरिक सिलेंडर ______â

5. सामग्री:

जैकेट ए: क्यू235बी बी: ​​क्यू345आर सी: एस30408 ​​डी: 3216आर8 ई: एस31603 एफ: अन्य

भीतरी सिलेंडर A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: अन्य

6. मिश्रण प्रकार: ए: पैडल प्रकार बी: फ्रेम प्रकार सी: एंकर प्रकार डी: टरबाइन प्रणोदन प्रकार ई: अन्य

7. रेड्यूसर: ए: साइक्लोइडल पिन व्हील रेड्यूसर बी: गियर रेड्यूसर घूर्णन गति: ______आरपीएम

8. मोटर शक्ति: ______KW, क्या विस्फोट-रोधी______ परिवर्तनीय आवृत्ति आवश्यक है______

9. शाफ्ट सील: ए: पैकिंग बॉक्स बी: मैकेनिकल सील 204 सी: मैकेनिकल सील 205 डी: अन्य

10. आंतरिक कुंडल ट्यूब

ए: ताप क्षेत्र: ______वर्ग मीटर

बी: शीतलन क्षेत्र: ______वर्ग मीटर

हाफ-पाइप जैकेट रिएक्टर
