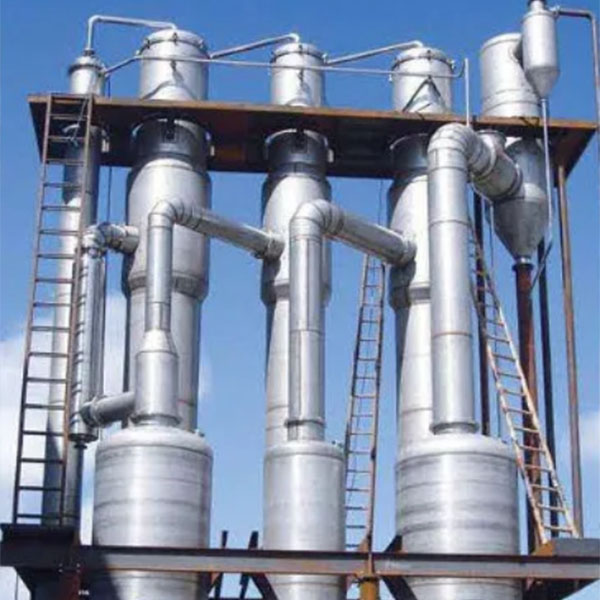

औद्योगिक गिरने वाली फिल्म बाष्पीकरणकर्ता

सामग्रियों की विशेषताओं के अनुसार, कुछ कच्चे माल को एकाग्रता उपचार के लिए गिरने वाली फिल्म बाष्पीकरणकर्ता की आवश्यकता होती है। वूशी होंगडिंगहुआ केमिकल इक्विपमेंट कंपनी लिमिटेड के पास फॉलिंग फिल्म इवेपोरेटर्स के डिजाइन और निर्माण में कई वर्षों का अनुभव है।

इंडस्ट्रियल फॉलिंग फिल्म इवेपोरेटर एक उपकरण है जो गर्म पानी, भाप और गर्मी हस्तांतरण तेल के साथ गर्म करके वाष्पीकरण और एकाग्रता प्राप्त कर सकता है।

गिरने वाली फिल्म बाष्पीकरणकर्ता में सामग्री एक पतली फिल्म के रूप में नीचे की ओर बहती है, इसलिए इसे उस प्रक्रिया से अलग करने के लिए "गिरने वाली फिल्म" नाम दिया गया है जहां कच्चे माल का तरल ऊपर की ओर बहता है। इसका मुख्य कार्य कच्चे माल से पानी और गैस को वाष्पित करना है, जिससे सामग्री में शुष्क पदार्थ की मात्रा बढ़ जाती है, इसलिए इसे "वाष्पीकरणकर्ता" नाम दिया गया है।

प्रक्रिया का सिद्धांत

वाष्पित होने वाला कच्चा माल फीडिंग पंप के माध्यम से गिरती हुई फिल्म बाष्पीकरणकर्ता के शीर्ष से गिरती हुई फिल्म बाष्पीकरणकर्ता में प्रवेश करता है, एक तरल वितरक से गुजरता है जो गिरती हुई फिल्म बाष्पीकरणकर्ता के शीर्ष पर स्थापित होता है और अंदर हीट एक्सचेंज ट्यूब के प्रत्येक टुकड़े से सुसज्जित एक गिरती-फिल्म ट्यूब होती है, ताकि कच्चे माल के तरल को एक फिल्म बनाया जा सके। कच्चे माल का तरल वाष्पीकरण ट्यूब (ट्यूब साइड) से होकर गुजरता है और हीट एक्सचेंज ट्यूब में एक फिल्म जैसे आकार में वितरित किया जाता है। जब कच्चा माल अपने स्वयं के गुरुत्वाकर्षण द्वारा ट्यूब गुहा में नीचे की ओर बहता है, तो यह ट्यूब के बाहर भाप द्वारा गर्म होता है और वाष्पीकरण तापमान तक पहुंचने पर वाष्पित हो जाता है। कच्चा माल, द्वितीयक भाप के साथ, ट्यूब से नीचे बहता है और एक फिल्म के रूप में वाष्पित हो जाता है। द्वितीयक भाप को वेंचुरी प्रभाव के माध्यम से स्टीम जेट हीट पंप द्वारा चूसा जाता है और बाहरी ताजा भाप के साथ मिलाया जाता है, जिसे हीटिंग स्टीम के रूप में गिरने वाली फिल्म बाष्पीकरणकर्ता के हीटिंग कक्ष के शेल पक्ष में भेजा जाता है। गिरने वाली फिल्म हीटिंग चैंबर के शेल साइड में द्वितीयक भाप, संघनन और गैर संघनित गैसों का निर्वहन करने के लिए प्लेटें होती हैं। प्रक्रिया के दौरान, ऊष्मा ऊर्जा को बाहर से ट्यूब की दीवार के माध्यम से ट्यूब के अंदर वाष्पित सामग्री में स्थानांतरित किया जाता है। ऊष्मा विनिमय के बाद, द्वितीयक भाप को कंडेनसर द्वारा पानी में संघनित किया जाता है और गिरती हुई फिल्म बाष्पीकरणकर्ता से छुट्टी दे दी जाती है।

गिरने वाली फिल्म बाष्पीकरणकर्ता के लाभ

1. तरल मिश्रण का अवधारण समय कम है, और इससे गर्मी संवेदनशील पदार्थों को क्षरण क्षति नहीं होगी;

2. इसकी पतली फिल्म स्थिति और उच्च तरल प्रवाह दर के कारण, प्राथमिक वाष्पीकरण क्रिस्टलीकरण का गर्मी हस्तांतरण गुणांक तदनुसार उच्च है;

3. दबाव ड्रॉप छोटा है, और हीट एक्सचेंजर प्रक्रिया द्वारा मापा गया दबाव और तापमान लगभग स्थिर है, इसलिए समझदार गर्मी से बचा जा सकता है या कम किया जा सकता है;

4. चूंकि कच्चे माल का तरल पदार्थ उच्च तापमान अंतर से संचालित होने के बजाय केवल गुरुत्वाकर्षण के प्रभाव में बहता है, इसलिए इसे अधिक किफायती कम तापमान अंतर अपनाने की अनुमति है;

5. उपकरण में तरल धारण की मात्रा अपेक्षाकृत छोटी है, जो छोटे पैमाने पर तरल प्रतिधारण और निरंतर उच्च तापमान से बच सकती है;

6. उबालना संवहनशील उबलना है, इसलिए ट्यूब की सतह की स्थिति पर उबलने पर अपेक्षाकृत कम प्रभाव पड़ता है।

दवा, भोजन, रसायन और प्रकाश उद्योग जैसे उद्योगों में पानी या विलायक समाधानों के वाष्पीकरण और एकाग्रता के लिए गिरने वाली फिल्म बाष्पीकरणकर्ताओं का व्यापक रूप से उपयोग किया जाता है। इन उद्योगों में अपशिष्ट तरल उपचार के लिए गिरने वाली फिल्म बाष्पीकरणकर्ताओं का भी व्यापक रूप से उपयोग किया जा सकता है। गर्मी के प्रति संवेदनशील सामग्रियों के लिए विशेष रूप से उपयुक्त, यह उपकरण उच्च वाष्पीकरण क्षमता, ऊर्जा की बचत और खपत में कमी, कम परिचालन लागत के साथ वैक्यूम और कम तापमान की स्थिति में लगातार काम करता है, और वाष्पीकरण प्रक्रिया के दौरान सामग्रियों की अपरिवर्तनीयता सुनिश्चित कर सकता है।

गिरने वाली फिल्म बाष्पीकरणकर्ताओं का विवरण:

एक गिरती हुई फिल्म बाष्पीकरणकर्ता में, वाष्पित होने वाला तरल गिरती हुई फिल्म बाष्पीकरणकर्ता के शीर्ष से प्रवेश करता है और तरल वितरक से होकर गुजरता है। तरल एक फिल्म के आकार में पाइप की दीवार के साथ नीचे की ओर बहता है। गिरने वाली फिल्म प्रवाह गर्मी हस्तांतरण गुणांक में सुधार कर सकती है इसका कारण यह है कि फिल्म प्रवाह का प्रवाह क्षेत्र ट्यूब के वास्तविक क्रॉस-अनुभागीय क्षेत्र से कहीं अधिक कम है, इसलिए प्रवाह की रेनॉल्ड्स संख्या काफी बढ़ जाती है, जिससे गर्मी हस्तांतरण गुणांक तरल से भरे सामान्य उपकरण की तुलना में काफी अधिक हो जाता है। गिरती हुई फिल्म और ऊपर उठती हुई फिल्म दोनों ही फिल्म के प्रवाह के कारण होती हैं, जिससे गर्मी हस्तांतरण गुणांक में काफी वृद्धि होती है, लेकिन उनकी फिल्म बनाने का सिद्धांत अलग-अलग होता है। फिल्म का ऊपर उठना उच्च वायु प्रवाह वेग के कारण होता है, जिसके कारण तरल एक फिल्म बनाता है और पाइप की दीवार के साथ ऊपर उठता है; फिल्म का गिरना गुरुत्वाकर्षण और पाइप की दीवार पर तरल के गीलेपन के बल के कारण होता है, जिसके कारण तरल एक फिल्म के आकार में पाइप की दीवार के साथ नीचे की ओर प्रवाहित होता है।

इसलिए, गिरती फिल्म बाष्पीकरणकर्ता की कुछ विशेषताएं उभरती हुई फिल्म बाष्पीकरणकर्ता से भिन्न हैं:

गिरती फिल्म बाष्पीकरणकर्ता में कोई स्थिर दबाव स्तंभ नहीं है, जिससे क्वथनांक बढ़ने का कारण नहीं बनेगा। इसी समय, गर्मी हस्तांतरण गुणांक का तापमान अंतर से कोई लेना-देना नहीं है। इसका मतलब यह है कि कम गर्मी हस्तांतरण तापमान अंतर पर गर्मी हस्तांतरण गुणांक बहुत अधिक हो सकता है, इसलिए गर्मी संवेदनशील पदार्थों के वाष्पीकरण के लिए बढ़ती फिल्म की तुलना में गिरती फिल्म अधिक उपयुक्त होती है।

गिरती हुई फिल्म उभरती हुई फिल्म से भिन्न होती है, और फिल्म संचरण गुणांक ट्यूब में वाष्प की गति पर निर्भर नहीं करता है, इसलिए यह छोटे वाष्पीकरण वाले अवसरों के लिए उपयुक्त है। उदाहरण के लिए, कुछ दो प्रभाव वाले बाष्पीकरणकर्ता अक्सर पहले चरण के वाष्पीकरण के दौरान बढ़ती फिल्म वाष्पीकरण का उपयोग करते हैं, जबकि गिरती फिल्म वाष्पीकरण का उपयोग दूसरे चरण के वाष्पीकरण में किया जाता है।

चूँकि गिरती फिल्म वाष्पीकरण का फिल्म प्रवाह गुरुत्वाकर्षण के स्नेह पर निर्भर करता है, गुरुत्वाकर्षण के स्नेह के तहत, तरल गिरती हुई फिल्म वितरक के माध्यम से गुजरता है, एक फिल्म का आकार बनाता है और प्रत्येक हीट एक्सचेंज ट्यूब में समान रूप से वितरित होता है। गिरती फिल्म वितरक को स्थापित करते समय, तरल प्रवाह के असमान वितरण से बचने के लिए इसे क्षैतिज होना सुनिश्चित किया जाना चाहिए, जो फिल्म निर्माण और गिरती फिल्म वाष्पीकरण के लिए आवश्यक प्रवाह दर को प्रभावित कर सकता है। एचडीएच द्वारा गिरती फिल्म बाष्पीकरणकर्ता को डिजाइन और निर्मित करने से पहले, तकनीकी व्यक्ति निम्नलिखित के बारे में ग्राहकों के साथ विस्तार से संवाद करेगा:

कच्चे माल के तरल मिश्रण की संरचना और विशिष्टताएँ - यह बाष्पीकरणकर्ता के निर्माण के लिए सटीक सामग्री चयन का निर्धारण कर सकती हैं

कच्चे माल की सांद्रता दर (तरल मिश्रण)

पूरा करने के लिए एकाग्रता की आवश्यकताएँ

प्रसंस्करण क्षमता(मात्रा)

इस तरह, एचडीएच आपके द्वारा प्रदान किए गए डेटा और आवश्यकताओं के अनुसार डिजाइन कर सकता है, उपकरण निर्माण के लिए उपयुक्त सामग्री का निर्धारण कर सकता है, और यह निर्धारित कर सकता है कि किस वाष्पीकरण फॉर्म का उपयोग करना है, चाहे वह एक बढ़ती फिल्म बाष्पीकरणकर्ता हो या एक गिरती हुई फिल्म बाष्पीकरणकर्ता हो।

गिरती हुई फिल्म इवेपोरेटरï¼हाइड्रोलिक परीक्षणï¼
