क्षैतिज शैल और ट्यूब हीट एक्सचेंजर

क्षैतिज शैल और ट्यूब हीट एक्सचेंजर के एक पेशेवर निर्माता के रूप में वूशी होंगडिंगहुआ केमिकल इक्विपमेंट कंपनी लिमिटेड का पेट्रोलियम, रसायन, फार्मास्युटिकल, पर्यावरण संरक्षण और धातुकर्म उद्योगों के ग्राहकों के साथ कई वर्षों का सहयोग है। वूशी होंगडिंगहुआ केमिकल इक्विपमेंट कंपनी लिमिटेड द्वारा आपूर्ति किए गए उपकरणों में हीट एक्सचेंजर सबसे व्यापक रूप से उपयोग किया जाने वाला उपकरण है। विशेष रूप से शेल और ट्यूब हीट एक्सचेंजर्स के लिए।

शेल और ट्यूब हीट एक्सचेंजर्स को उनकी आंतरिक संरचना के अनुसार, या शेल और ट्यूब हीट एक्सचेंजर के भीतर मध्यम प्रवाह मोड के अनुसार, या उनके अनुप्रयोगों, जैसे कंडेनसर, कूलर, हीटर, प्रीहीटर, रीबॉयलर, कोल्ड ट्रैप, मल्टी ट्यूब पास कंडेनसर, यू-ट्यूब हीट एक्सचेंजर, फ्लोटिंग हेड हीट एक्सचेंजर, पैकिंग बॉक्स हीट एक्सचेंजर इत्यादि के अनुसार कई अलग-अलग नामों में वर्गीकृत किया जा सकता है।

वूशी होंगडिंगहुआ केमिकल इक्विपमेंट कं, लिमिटेड अधिक सहज और समझने योग्य शब्दों का उपयोग करके कई शेल और ट्यूब हीट एक्सचेंजर्स को उनकी स्थापना स्थिति के अनुसार वर्गीकृत करता है:

लंबवत शेल और ट्यूब हीट एक्सचेंजर

क्षैतिज शेल और ट्यूब हीट एक्सचेंजर

विभिन्न नामों वाले इन सभी हीट एक्सचेंजर्स की मूल संरचना लगभग समान या समान संरचना वाली है;

शेल और ट्यूब हीट एक्सचेंजर की संरचना में निम्नलिखित शामिल हैं:

शेल और ट्यूब हीट एक्सचेंजर्स मुख्य रूप से बोनट (इंटीग्रल कवर), ट्यूब शीट, ट्यूब, शेल और बैफल प्लेट से बने होते हैं। आमतौर पर, शेल बेलनाकार होता है; पाइप सीधे या यू-आकार के होते हैं। हीट एक्सचेंजर्स की ताप हस्तांतरण दक्षता में सुधार के लिए थ्रेडेड ट्यूब, फिनड ट्यूब आदि का भी उपयोग किया जा सकता है। ट्यूब लेआउट के पैटर्न में समबाहु त्रिकोण, वर्ग, कोने वाले वर्ग और कोने वाले त्रिकोण शामिल हैं।

क्षैतिज शैल-ट्यूब हीट एक्सचेंजर की विशेषताएं और अनुप्रयोग:

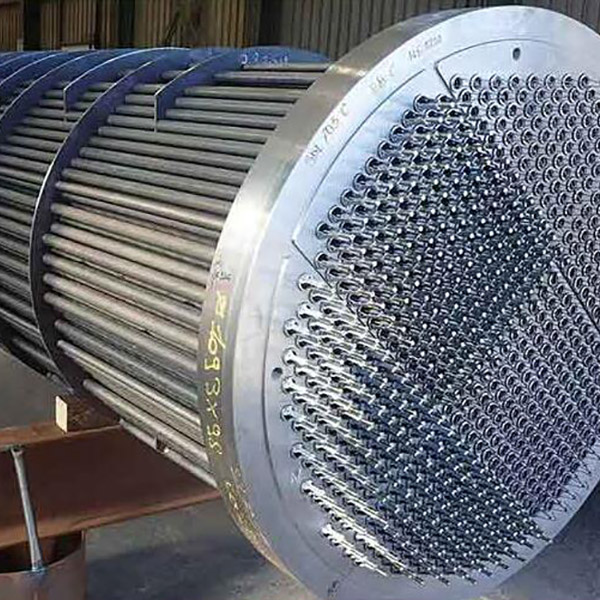

एक क्षैतिज शेल और ट्यूब हीट एक्सचेंजर में एक शेल और एक ट्यूब बंडल होता है जिसमें कई ट्यूब होते हैं, और ठंडे और गर्म तरल पदार्थों के बीच गर्मी का आदान-प्रदान ट्यूब की दीवारों के माध्यम से किया जाता है। एक पारंपरिक मानक हीट एक्सचेंज उपकरण के रूप में, क्षैतिज शेल और ट्यूब हीट एक्सचेंजर्स का व्यापक रूप से रासायनिक उद्योग, तेल शोधन, पेट्रोकेमिकल उद्योग, बिजली, परमाणु ऊर्जा और अन्य औद्योगिक उपकरणों में उपयोग किया जाता है, विशेष रूप से उच्च तापमान और उच्च दबाव और बड़े पैमाने पर हीट एक्सचेंजर्स में, जो पूर्ण लाभ प्रदान करते हैं।

क्षैतिज शैल-ट्यूब हीट एक्सचेंजर का विवरण:

आमतौर पर, क्षैतिज शेल और ट्यूब हीट एक्सचेंजर्स का काम करने का दबाव 4 एमपीए तक पहुंच सकता है, और काम करने का तापमान 200 â से नीचे होता है। कुछ मामलों में, उच्च दबाव और तापमान भी प्राप्त किया जा सकता है। आम तौर पर, शेल का व्यास 1800 मिलीमीटर से कम होता है, और ट्यूब की लंबाई 9 मीटर से कम होती है। कुछ मामलों में, बड़ी या लंबी ट्यूब भी होती हैं।

शेल में संलग्न ट्यूब बंडल की दीवार की सतह अंतर दीवार हीट एक्सचेंजर की गर्मी हस्तांतरण सतह के रूप में कार्य करती है। क्षैतिज शेल और ट्यूब हीट एक्सचेंजर में एक सरल संरचना, कम लागत, व्यापक प्रवाह क्रॉस-सेक्शन होता है, और पैमाने को साफ करना आसान होता है; हालाँकि, गर्मी हस्तांतरण गुणांक कम है और फर्श क्षेत्र क्षैतिज प्रकार के शेल और ट्यूब हीट एक्सचेंजर की तुलना में कम है। इसे विभिन्न संरचनात्मक सामग्रियों (मुख्य रूप से धातु सामग्री) से निर्मित किया जा सकता है और उच्च तापमान और दबाव पर उपयोग किया जा सकता है, जिससे यह सबसे व्यापक रूप से उपयोग किया जाता है। क्षैतिज शैल और ट्यूब हीट एक्सचेंजर्स में क्षैतिज निश्चित ट्यूब शीट स्टीम वॉटर हीट एक्सचेंजर्स, विस्तार जोड़ के साथ क्षैतिज शैल और ट्यूब स्टीम वॉटर हीट एक्सचेंजर्स, क्षैतिज फ्लोटिंग हेड स्टीम वॉटर हीट एक्सचेंजर्स, क्षैतिज यू-आकार के शेल और ट्यूब स्टीम वॉटर हीट एक्सचेंजर्स, क्षैतिज नालीदार शैल और ट्यूब स्टीम वॉटर हीट एक्सचेंजर्स, क्षैतिज खंडित वॉटर वॉटर हीट एक्सचेंजर्स और अन्य प्रकार शामिल हैं। शेल और ट्यूब हीट एक्सचेंजर्स के मुख्य नियंत्रण पैरामीटर ताप क्षेत्र, गर्म पानी प्रवाह दर, ताप विनिमय क्षमता और ताप माध्यम पैरामीटर हैं।

स्थिर ट्यूब शीट संरचना अपेक्षाकृत सरल, कॉम्पैक्ट और सस्ती है, लेकिन ट्यूब के बाहरी हिस्से को यंत्रवत् साफ नहीं किया जा सकता है। इस प्रकार का हीट एक्सचेंजर ट्यूब बंडल एक ट्यूब प्लेट से जुड़ा होता है, जिसे शेल के दोनों सिरों पर वेल्ड किया जाता है और एक शीर्ष कवर से जोड़ा जाता है। शीर्ष कवर और शेल द्रव इनलेट और आउटलेट नोजल से सुसज्जित हैं। आमतौर पर, ट्यूब बंडल के लंबवत बैफल्स की एक श्रृंखला ट्यूब के बाहर स्थापित की जाती है। इसी समय, ट्यूब और ट्यूब प्लेट और शेल के बीच का संबंध कठोर होता है, जबकि ट्यूब के अंदर और बाहर अलग-अलग तापमान के दो तरल पदार्थ होते हैं।

फ्लोटिंग हेड हीट एक्सचेंजर की एक ट्यूब प्लेट एक फ्लैंज के साथ शेल से जुड़ी होती है, जबकि दूसरी ट्यूब प्लेट शेल से नहीं जुड़ी होती है, ताकि गर्म या ठंडा होने पर ट्यूब स्वतंत्र रूप से विस्तार और अनुबंध कर सके। हालाँकि, इस ट्यूब प्लेट से एक शीर्ष आवरण जुड़ा होता है, जिसे "फ़्लोटिंग हेड" कहा जाता है। इसलिए, इस प्रकार के हीट एक्सचेंजर को फ्लोटिंग हेड हीट एक्सचेंजर कहा जाता है।

इसका लाभ यह है कि आसान सफाई के लिए ट्यूब बंडल को बाहर निकाला जा सकता है; ट्यूब बंडल के विस्तार से शेल की बाधा नहीं बदलती है, इसलिए जब दो हीट एक्सचेंजर मीडिया के बीच तापमान का अंतर बड़ा होता है, तो ट्यूब बंडल और शेल के बीच थर्मल विस्तार में अंतर के कारण कोई थर्मल तनाव उत्पन्न नहीं होगा।

यू-आकार का ट्यूब हीट एक्सचेंजर, प्रत्येक ट्यूब को यू-आकार में मोड़ा जाता है, और दोनों सिरे एक ही ट्यूब प्लेट पर तय किए जाते हैं। थर्मल क्षतिपूर्ति की समस्या को हल करने के लिए प्रत्येक ट्यूब को स्वतंत्र रूप से वापस लिया जा सकता है। ट्यूब पास कम से कम दो पास होंगे, ट्यूब बंडल को सफाई के लिए बाहर निकाला जा सकता है, और ट्यूब को मुफ्त विस्तार किया जा सकता है। फायदे सरल संरचना, हल्के वजन और उच्च तापमान और उच्च दबाव की स्थिति के लिए उपयुक्त हैं।

पैक्ड बॉक्स हीट एक्सचेंजर ट्यूब बंडल का एक छोर मुफ्त विस्तार का विस्तार कर सकता है, संरचना फ्लोटिंग हेड प्रकार की तुलना में सरल है, और लागत फ्लोटिंग हेड प्रकार की तुलना में कम है।

1. हीट एक्सचेंजर प्रकार: ए: ट्यूबलर प्रकार बी: यू-ट्यूब प्रकार सी: फ्लोटिंग हेड प्रकार

2. हीट एक्सचेंज क्षेत्र: ______वर्ग मीटर (ã¡)

3. कार्य दबाव: ट्यूब की ओर ______MPa शेल की ओर ______MPa

4. कार्य तापमान: ट्यूब साइड ______â शेल साइड ______â

5. सामग्री:

ट्यूब साइड A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: अन्य

शेल साइड A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: अन्य

6. हीट एक्सचेंज ट्यूब विनिर्देश (व्यास और दीवार की मोटाई):

7. प्रकार: ए: लंबवत बी: क्षैतिज

8. ट्यूब साइड: ए: सिंगल ट्यूब पास £ बी: डबल ट्यूब पास £ सी: चार ट्यूब पास £ डी: छह ट्यूब पास £

क्षैतिज शैल-ट्यूब हीट एक्सचेंजर
