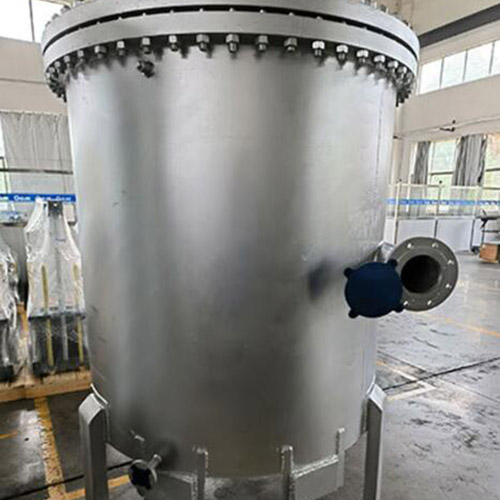

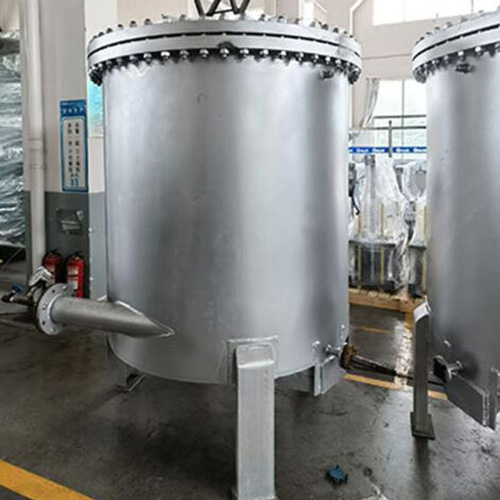

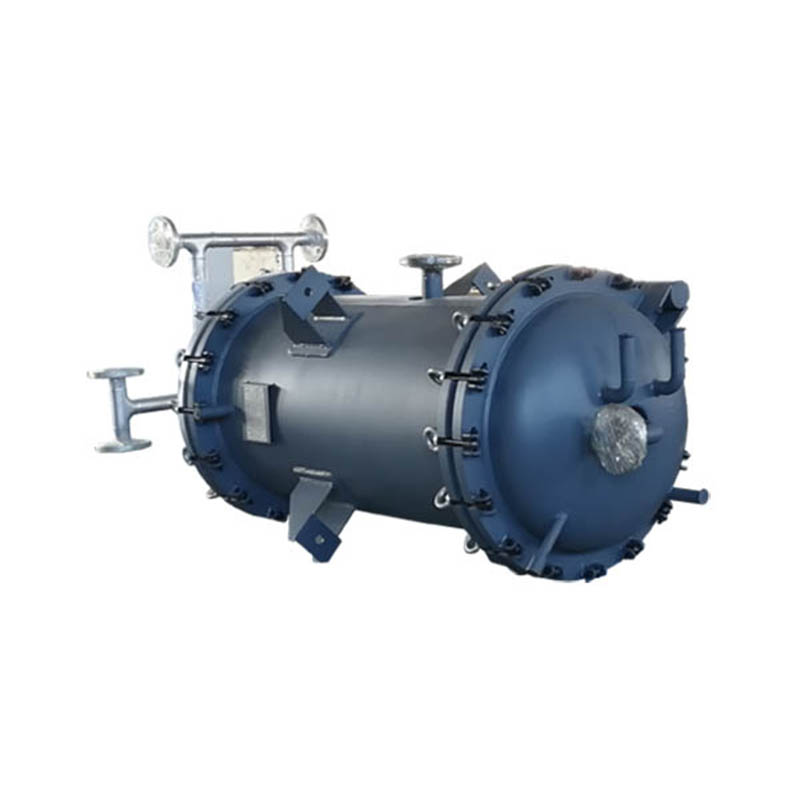

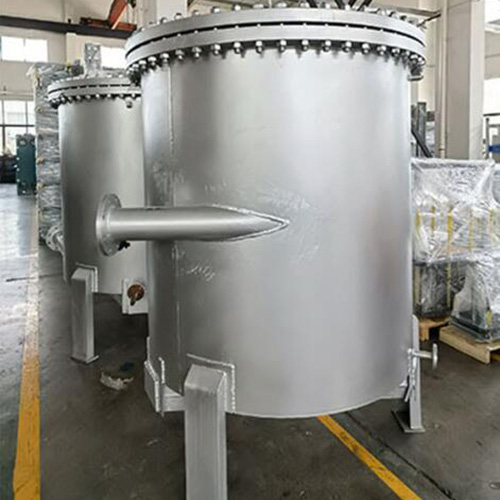

वियोज्य सर्पिल प्लेट हीट एक्सचेंजर टाइप करें

वूशी होंगडिंगहुआ केमिकल इक्विपमेंट कंपनी लिमिटेड द्वारा निर्मित विभिन्न प्रकार के डिटेचेबल स्पाइरल प्लेट हीट एक्सचेंजर में से, डिटैचेबल स्पाइरल प्लेट हीट एक्सचेंजर भी एक वैकल्पिक प्रकार का हीट एक्सचेंजर है।

वियोज्य सर्पिल प्लेट हीट एक्सचेंजर की संरचनात्मक विशेषताएं:

वियोज्य सर्पिल प्लेट हीट एक्सचेंजर दो समानांतर पतली स्टील प्लेटों को रोल करके, सर्पिल प्रवाह चैनलों की एक जोड़ी बनाकर बनाई जाती है जो एक दूसरे से अलग होती हैं। ठंडे और गर्म तरल पदार्थ गर्मी हस्तांतरण सतह के रूप में एक सर्पिल प्लेट द्वारा अलग किए गए दो चैनलों में प्रवाहित होते हैं। चैनलों के बीच की दूरी बनाए रखने और सर्पिल प्लेट की कठोरता को बढ़ाने के लिए दो प्लेटों के बीच एक चैनल स्पेसर को वेल्ड किया जाता है। दो सर्पिल चैनलों को अलग करने के लिए हीट एक्सचेंजर के केंद्र में एक केंद्रीय विभाजन प्लेट स्थापित की जाती है। ऊपर और नीचे वेल्डेड कवर प्लेट या हेड हैं, साथ ही दो तरल पदार्थों के लिए इनलेट और आउटलेट पाइप भी हैं। आम तौर पर, इनलेट और आउटलेट की एक जोड़ी परिधीय किनारे पर स्थित होती है (कनेक्टिंग पाइप स्पर्शरेखा या रेडियल हो सकती है), जबकि दूसरी जोड़ी अक्ष पर स्थित होती है। अंतिम खंड को एक चैनल के दोनों सिरों पर वेल्ड और बंद किया जा सकता है, जबकि दूसरे चैनल को वेल्ड नहीं किया जाता है। दोनों सिरे एंड कवर और फ्लैंज के माध्यम से जुड़े हुए हैं, जिसे टाइप II वियोज्य सर्पिल प्लेट हीट एक्सचेंजर कहा जाता है; टाइप III डिटेचेबल स्पाइरल प्लेट हीट एक्सचेंजर की संरचना यह है कि एक चैनल को वेल्ड किया जाता है और एक छोर पर बंद किया जाता है, जबकि दूसरे चैनल को वेल्ड किया जाता है और दूसरे छोर पर बंद किया जाता है, और फिर दोनों छोर एंड कैप और फ्लैंज के माध्यम से जुड़े होते हैं।

वियोज्य सर्पिल प्लेट हीट एक्सचेंजर का अनुप्रयोग:

यह रसायन विज्ञान, पेट्रोलियम, सॉल्वैंट्स, फार्मास्यूटिकल्स, खाद्य और पेय पदार्थ, मशीनरी, कपड़ा, धातु विज्ञान, स्टील रोलिंग, कोकिंग आदि जैसे उद्योगों के लिए उपयुक्त है। यह भाप भाप हीट एक्सचेंज, गैस तरल हीट एक्सचेंज और तरल तरल हीट एक्सचेंज कर सकता है, और उच्च चिपचिपाहट मीडिया के लिए भी उपयुक्त है जिसके लिए शीतलन, हीटिंग, संक्षेपण, एकाग्रता और कीटाणुशोधन, और अपशिष्ट गर्मी वसूली जैसी प्रक्रिया आवश्यकताओं को प्राप्त करने के लिए उच्च तापमान या उच्च दबाव स्थितियों के तहत गर्मी विनिमय की आवश्यकता होती है।

वियोज्य सर्पिल प्लेट हीट एक्सचेंजर का विवरण:

वियोज्य सर्पिल प्लेट हीट एक्सचेंजर के प्रदर्शन के संदर्भ में निम्नलिखित फायदे हैं:

1. उच्च तापीय दक्षता: यह दो प्रकार के ताप विनिमय तरल पदार्थों को कम प्रवाह दर पर रख सकता है, अशांति को उत्तेजित कर सकता है और ताप हस्तांतरण दक्षता में सुधार कर सकता है। माध्यम के तापमान का अंतर 1 â जितना छोटा हो सकता है, जिसके परिणामस्वरूप कम गर्मी का नुकसान होता है; समान दबाव हानि के तहत, गर्मी हस्तांतरण दक्षता एक ट्यूबलर हीट एक्सचेंजर की तुलना में 3 से 5 गुना अधिक है; ताप पुनर्प्राप्ति दक्षता 99% से अधिक तक पहुंच सकती है।

2. संरचना में कॉम्पैक्ट, आकार में छोटा, और एक छोटे से क्षेत्र पर कब्जा करते हुए, यह एक शेल और ट्यूब हीट एक्सचेंजर के क्षेत्र का लगभग 30% घेरता है।

3. कम विनिर्माण लागत

4. लचीला संचालन

5. इस तथ्य के कारण कि दोनों सिरों पर अंतिम कवर खोले जा सकते हैं, नॉन-डिटैचेबल सर्पिल प्लेट हीट एक्सचेंजर्स की तुलना में, वे स्थापना, सफाई और रखरखाव के लिए अधिक सुविधाजनक हैं, और स्वयं को साफ करने की क्षमता रखते हैं। माध्यम के सर्पिल प्रवाह के कारण, गंदगी आसानी से जमा नहीं होती है; साफ करने में आसान, भाप या क्षारीय घोल से धोया जा सकता है, सरल और संचालित करने में आसान, सफाई उपकरणों को स्थापित करने के लिए उपयुक्त।

6. कम प्रतिरोध: शेल पर कनेक्टिंग पाइप एक स्पर्शरेखा संरचना को अपनाता है। माध्यम एक ही चैनल से बहता है, जिससे अन्य हीट एक्सचेंजर्स की तुलना में उच्च प्रवाह दर की अनुमति मिलती है। कम दबाव हानि, बड़ी क्षमता भाप या गैस को संभालने के लिए इस्तेमाल किया जा सकता है;

7. उपयोग के लिए कई इकाइयों को जोड़ा जा सकता है: जब एक उपकरण उपयोग की आवश्यकताओं को पूरा नहीं कर सकता है, तो कई उपकरणों को जोड़ा जा सकता है, लेकिन संयोजन को निम्नलिखित नियमों का पालन करना होगा: समानांतर संयोजन, श्रृंखला संयोजन, और उपकरणों और चैनलों के बीच का अंतर समान है। हाइब्रिड संयोजन: एक चैनल समानांतर में और एक चैनल श्रृंखला में।

8. वाष्प-वाष्प ताप विनिमय के लिए वियोज्य सर्पिल प्लेट हीट एक्सचेंजर्स का उपयोग करते समय, ठंडा परिसंचारी पानी सुसज्जित होना चाहिए। जब मध्यम दबाव और तापमान अनुप्रयोग सीमा से अधिक हो जाता है, तो अन्य हीट एक्सचेंजर संरचनाओं जैसे शेल और ट्यूब हीट एक्सचेंजर्स का चयन किया जाना चाहिए।

9. वियोज्य सर्पिल प्लेट हीट एक्सचेंजर के संचालन के लिए सावधानियां

(1) जब स्टीम स्ट्रिपिंग बंद हो जाती है, तो हीट एक्सचेंजर के इनलेट और आउटलेट स्लरी के दोनों तरफ का तापमान 40 डिग्री सेल्सियस से नीचे होना चाहिए।

(2) क्षति से बचने के लिए सर्पिल प्लेट हीट एक्सचेंजर का उपयोग निर्दिष्ट आवश्यकताओं के अनुसार किया जाना चाहिए।

(3) अलग करने योग्य हीट एक्सचेंजर के दोनों सिरों पर बड़े कवर हटा दिए जाने के बाद, हीट एक्सचेंजर को फ्लश करने के लिए उच्च दबाव वाले पानी का उपयोग नहीं किया जा सकता है, क्योंकि इससे हीट एक्सचेंजर गंभीर रूप से क्षतिग्रस्त हो जाएगा।

वियोज्य सर्पिल प्लेट हीट एक्सचेंजर उत्कृष्ट प्रदर्शन के साथ एक कुशल, ऊर्जा-बचत और कम निवेश वाला हीट एक्सचेंज उपकरण है।
